スリット加工
カット方式事例
-

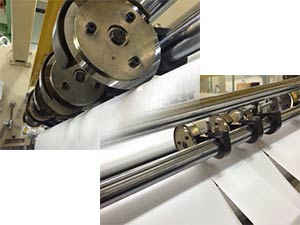

シャーカット
-
押し切り(突っ切り)カット
-
その他の加工方式
- フェザー刃カット
- 裏スリット加工
- スコアカット
- ミシン目カット
スリット加工製品
-
汎用両面テープ
-

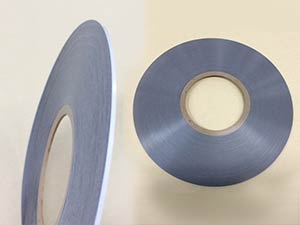

銅箔片面粘着テープ
-
工業用両面テープ
-
発泡両面テープ
-
ブチルテープ
-
フィルム製品
大切・細切スリッター シェアカット加工
-

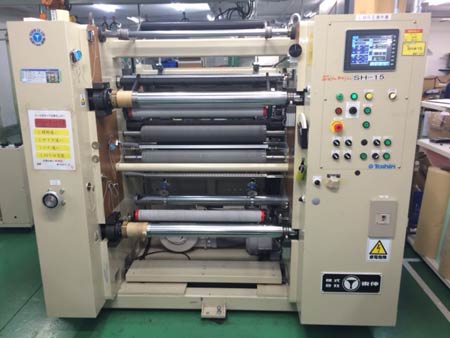

細切スリッター 【SH-15】
-

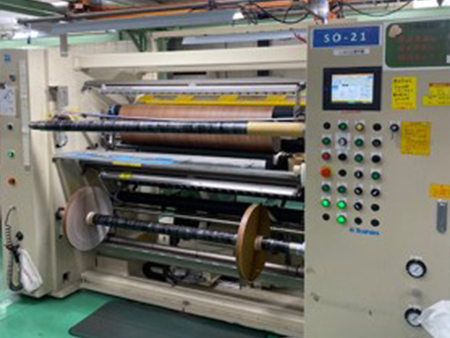

大切スリッター 【SO-21】
設備性能紹介(大切設備)
SO-9号機【大切】
原反 |
基材厚 |
25~400μ |
原反巾 |
100~1,350mm |
巻出径 |
~φ800mm Max |
巻芯径 |
3inch / 6inch |
製品 |
刃組状態 |
5mmピッチ 変更可 |
サイズ |
60mm~1,300mm |
巻取径 |
~φ450mm Max |
巻芯径 |
3inch/φ35mm |
SO-11号機【大切】
原反 |
基材厚 |
25~500μ |
原反巾 |
100~1,580mm |
巻出径 |
φ800mm Max |
巻芯径 |
3inch / 6inch |
製品 |
刃組状態 |
5mmピッチ 変更可 |
サイズ |
60mm~1,500mm |
巻取径 |
~φ450mm Max |
巻芯径 |
3inch |
特徴 |
汎用機(粘着/非粘着) クリーン意識環境(ブース囲いあり) |
SO-20号機【大切】
原反 |
基材厚 |
25~500μ |
原反巾 |
100~1,650mm |
巻出径 |
~φ800mm Max |
巻芯径 |
3inch / 6inch |
製品 |
刃組状態 |
5mmピッチ 変更可 |
サイズ |
60mm~1,600mm |
巻取径 |
~φ500mm Max |
巻芯径 |
3inch |
特徴 |
汎用機(粘着/非粘着) 製品幅Max=1,600mm |
SO-21号機【大切】
原反 |
基材厚 |
25~500μ |
原反巾 |
100~1,500mm |
巻出径 |
~φ900mm Max |
巻芯径 |
3inch / 6inch |
製品 |
刃組状態 |
5mmピッチ 変更可 |
サイズ |
60mm~1,500mm |
巻取径 |
~φ550mm Max |
巻芯径 |
3inch |
設備性能紹介(細切設備)
SH-1号機【細切】
原反 |
基材厚 |
25~500μ |
原反巾 |
50~650mm |
巻出径 |
~φ700mm Max |
巻芯径 |
3inch / 6inch |
製品 |
刃組状態 |
1mmピッチ |
サイズ |
3mm~600mm |
巻取径 |
~φ500mm Max |
巻芯径 |
3inch |
特徴 |
汎用機(粘着/非粘着) 溝ガイドロール仕様 スコアカット可 |
SH-2号機【細切】
原反 |
基材厚 |
50~500μ |
原反巾 |
50~650mm |
巻出径 |
~φ650mm Max |
巻芯径 |
3inch / 6inch |
製品 |
刃組状態 |
1mmピッチ |
サイズ |
3mm~600mm |
巻取径 |
~φ480mm Max |
巻芯径 |
3inch |
SH-10号機【細切】
原反 |
基材厚 |
50~500μ |
原反巾 |
50~650mm |
巻出径 |
~φ800mm Max |
巻芯径 |
3inch/6inch *3.5inch
アダプターにて対応可 |
製品 |
刃組状態 |
1mmピッチ |
サイズ |
5mm~600mm |
巻取径 |
~φ480mm Max |
巻芯径 |
3inch/90mm |
SH-15号機【細切】
原反 |
基材厚 |
20~500μ |
原反巾 |
50~650mm |
巻出径 |
~φ800mm Max |
巻芯径 |
3inch/6inch *3.5inch
アダプターにて対応可 |
製品 |
刃組状態 |
1mmピッチ |
サイズ |
5mm~600mm |
巻取径 |
~φ600mm Max |
巻芯径 |
3inch |

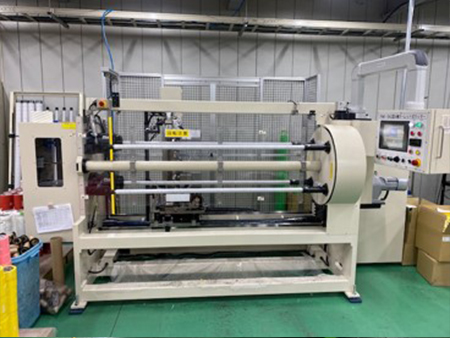

突っ切りスリッター
-

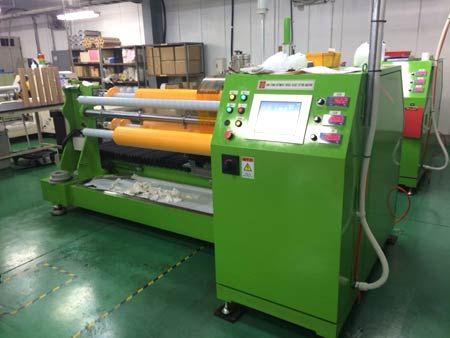

突切スリッター 【ST-5】
-
突切スリッター 【ST-9】
設備性能紹介(突切設備)
ST-1号機【突切】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,200mm(耳15mm含) |
巻出径 |
~φ200mm Max |
巻芯径 |
1inch / 3inch |
製品 |
刃組状態 |
0.1mmピッチ |
サイズ |
1.5mm~ |
巻取径 |
~φ200mm Max |
巻芯径 |
1inch / 3inch |
特徴 |
銅箔、アルミ箔片粘着品等の狭幅 2軸ターレット 丸刃方式 |
ST-2号機【突切】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,300mm(耳15mm含) |
巻出径 |
~φ200mm Max |
巻芯径 |
1inch / 35mm / 38mm |
製品 |
刃組状態 |
0.1mmピッチ |
サイズ |
4mm~ |
巻取径 |
~φ200mm Max |
巻芯径 |
1inch / 35mm / 38mm |
ST-3号機【突切】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,600mm(耳15mm含) |
巻出径 |
~φ200mm Max |
巻芯径 |
3inch |
製品 |
刃組状態 |
0.1mmピッチ |
サイズ |
5mm~ |
巻取径 |
~φ200mm Max |
巻芯径 |
3inch |
ST-4号機【突切】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,300mm(耳15mm含) |
巻出径 |
~φ180mm Max |
巻芯径 |
1inch / 3inch / 30,35,38mm |
製品 |
刃組状態 |
0.1mmピッチ |
サイズ |
8mm~ |
巻取径 |
~φ180mm Max |
巻芯径 |
1inch / 3inch / 30,35,38mm |
特徴 |
汎用機
2軸ターレット
シャフト5種
丸刃方式 |
ST-5号機【突切】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,400mm(耳15mm含) |
巻出径 |
~φ200mm Max |
巻芯径 |
1inch / 3inch / 30mm |
製品 |
刃組状態 |
0.1mmピッチ |
サイズ |
3mm~ |
巻取径 |
~φ200mm Max |
巻芯径 |
1inch / 3inch / 30mm |
ST-6・7・8号機【突切】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,500mm(耳15mm含) |
巻出径 |
~φ380mm Max |
巻芯径 |
3inch |
製品 |
刃組状態 |
0.1mmピッチ |
サイズ |
5mm~ |
巻取径 |
~φ380mm Max |
巻芯径 |
3inch |
特徴 |
汎用機
2軸ターレット
発砲テープ・断熱材メイン
丸刃方式 |
ST-9・10号機【突切】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,560mm(耳15mm含) |
巻出径 |
~φ200mm Max |
巻芯径 |
3inch |
製品 |
刃組状態 |
0.1mmピッチ |
サイズ |
5mm~ |
巻取径 |
~φ200mm Max |
巻芯径 |
3inch |
設備性能紹介(その他設備)
SS-1号機【スコア】
原反 |
基材厚 |
50~300μ |
原反巾 |
50~600mm |
巻出径 |
~φ600mm Max |
巻芯径 |
3inch / 6inch |
製品 |
刃組状態 |
1mmピッチ |
サイズ |
10mm~600mm |
巻取径 |
~φ400mm Max |
巻芯径 |
3inch |
特徴 |
スコアカット、フェザーカット可
ノンサポートテープ等に有効 |
小巻機1【ログ製造】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,320mm |
巻出径 |
~φ1,000mm Max |
巻芯径 |
3inch / 6inch |
製品 |
刃組状態 |
- |
サイズ |
~1,320mm |
巻取径 |
~φ300mm Max |
巻芯径 |
1.5inch / 3inch / 30,35mm |
小巻機2【ログ製造】
原反 |
基材厚 |
20~400μ |
原反巾 |
~1,320mm |
巻出径 |
~φ1,000mm Max |
巻芯径 |
3inch |
製品 |
刃組状態 |
- |
サイズ |
~1,320mm |
巻取径 |
~φ300mm Max |
巻芯径 |
1.5inch / 3inch / 30,35mm |
SL-1号機【ラミネーター】
原反 |
基材厚 |
20~400μ |
原反巾 |
100~600mm |
巻出径 |
~φ500mm Max |
巻芯径 |
3inch / 6inch |
製品 |
サイズ |
100mm~600mm |
巻取径 |
~φ400mm Max |
巻芯径 |
3inch |
特徴 |
・常温ラミネート
・熱ラミネート(100℃ Max)
・セパ張替ラミ可能 |
単板カット機【カット機】
原反 |
基材厚 |
20~400μ |
原反巾 |
50~600mm |
巻出径 |
- |
巻芯径 |
- |
製品 |
流れサイズ |
50mm~550mm |
巻取径 |
- |
巻芯径 |
- |
特徴 |
上記ラミネーター連動使用を行い、ラミ~単板カットも可 |
狭幅ラミネート機【ラミネーター】
~100幅まで対応 (3inch仕様)
※途中カッター刃を入れ 背割れ加工も可。
シュリンク機【フィルム熱梱包】
投入口380mm(W) ×350mm(H)
ロール品1Rずつシュリンク梱包可。
EX機【ホットメルト押出し機】
幅MAX~620幅 ペレット溶解温度130~180℃ 厚さ 50μ~200μ
