ウォータージェット・研磨加工

ガラス外形加工(WJ＜ウォータージェット＞、CNC研削)、金属切削加工サンプル

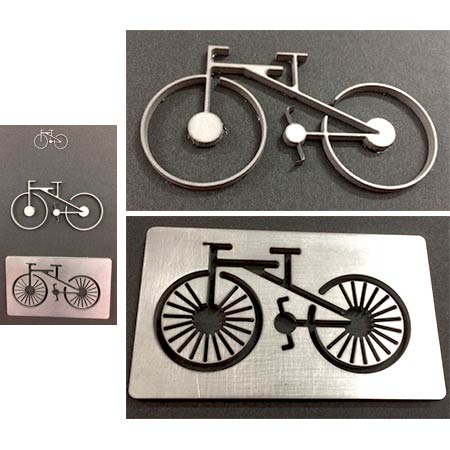

金属WJ加工品

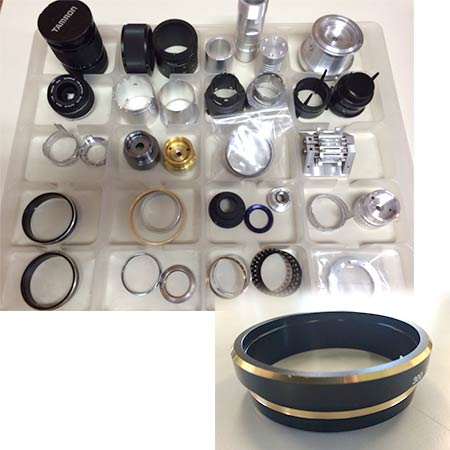

金属切削品（アルマイト処理含む）

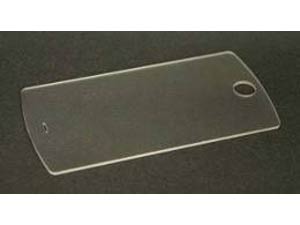

ガラス加工品（切断、外径研削）

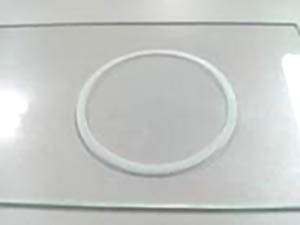

ガラス加工2（切断、外径研削、溝加工）

加工用途

カーナビ用　カバーガラス加工
産業機用　タッチパネル加工
スマートフォン用　カバーガラス加工

WJ(ウォータージェット)・切削加工（ガラス・金属）

ウォータージェット機　【WJ加工機】
CNC機　【端面研削加工機】

設備性能紹介（ガラス設備・その他）

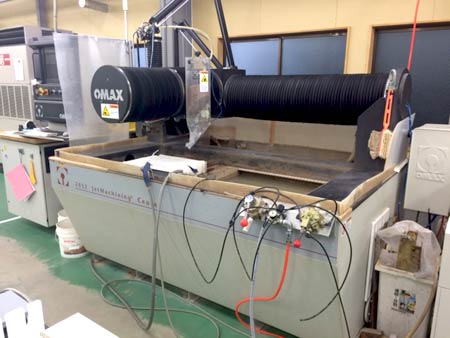

O-Maxウォータージェット【WJ機】

設備仕様	材有効サイズ	Max1,200mm x 600mm	繰返精度	±0.033mm
	材厚	～100mm(材料による)	加工サイズ	Max500mm x 600mm
	直角度	±0.035度	寸法精度	±0.05mm～0.2ｍｍ
	噴射口幅	0.8mm

特徴	CADから、直線～曲線の自由切断加工熱影響なし主な加工材：ガラス、金属、石材、他

UHD－550A【CNC機】

設備仕様	加工範囲	550mm x 550mm
	回転数	2,500～20,000rpm
	位置決め精度	±0.010mm

特徴	CADから、直線～曲線切断加工スピンドルMax回転数＝20,000回転主な加工材：ガラス

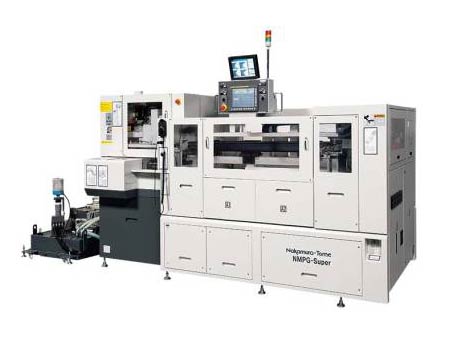

NMPG-Super【CNC機】

設備仕様	材サイズ(最小）	57mm x 90mm	加工能力	0.2～0.3mm　±0.02mm
	材サイズ(最大）	200mm x 300mm	最小Ｒ	Ｒ0.5
	材サイズ(H）	～10mm	加工サイズ	Max200mm x 300mm
	寸法精度	±0.05mm～0.2ｍｍ

特徴	CADから、直線～曲線切断加工主な加工材：ガラス
